НАЗНАЧЕНИЕ:
1. Выпрямитель многопостовой сварочный типа ВДМ предназначен для питания сварочных постов электрической сварочной дугой, постоянным током при ручной дуговой сварке, резке и наплавки металлов, от сети переменного тока.
2. Выпрямитель предназначен для работы в закрытых помещениях с естественной вентиляцией.
3. Климатическое исполнение выпрямителя "У", категория размещения "3" по ГОСТ 15150-69, для работы в районах умеренного климата при температуре окружающего воздуха от минус 400С до плюс 400С и относительной влажности воздуха не более 80% ( при температуре плюс 200С).
4. Не допускается использование выпрямителя для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.
5. Режим работы - продолжительный.
6. Внешняя характеристика - жесткая.
КОМПЛЕКТНОСТЬ:
1. Выпрямитель сварочный;
2. Кабель 3 м;
3. Паспорт.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:
1. Выпрямитель сварочный является источником питания постоянного тока с жесткой внешней характеристикой. Питание выпрямителя производится от трехфазной сети переменного тока.
2. Выпрямитель представляет собой установку в однокорпусном исполнении, состоящей из следующих основных узлов: силового трехфазного трансформатора, блока выпрямителей, вентилятора, автоматического выключателя и кожуха.
3. Трехфазный силовой трансформатор с магнитопроводом стержневого типа Т1. Катушки первичной w1 и вторичной обмотки w11 неподвижны и выполнены из изолированного алюминиевого провода. Обмотки от сердечника магнитопровода изолированы стеклопластиком и пропитаны электротехни-ческим лаком.
4. Сердечник трансформатора собран из листов электротехнической стали марки 2212, толщиной 0,5 мм.
5. Преобразование переменного напряжения в постоянное (сварочное) осуществляется с помощью полупроводникового блока выпрямителей VD.
6. Вентиляция выпрямителя – воздушно-принудительная.
7. Регулирование сварочного тока производится для конкретного поста независимо с помощью балластного реостата.
8. Для подключения выпрямителя и питающей сети имеется сетевой кабель (надпись «380В»). Для подключения сварочного кабеля имеются гнезда разъемов обозначенных знаками «+» и «-».
9. Зажим для заземления выпрямителя расположен на основании выпрямителя.

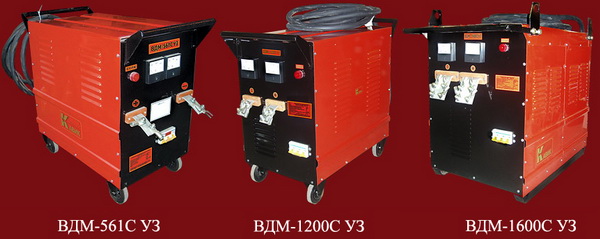

Технические характеристики выпрямителей многопостовых сварочных ВДМ:
| Название |
Ном. напряж. сети, В |
Ном. частота, Гц |
Ном. св. ток/одного поста, А (ПВ, %) |
Ном. раб. напряж., В |
Напр. холост. тока, В |
Кол-во одновр. раб. постов |
Коэф. одновр. работы |
Потр. мощ-ть, кВа |
Коэф. полезн. действия, % |
Диаметр электрода, мм |
Габариты, мм |
Масса, кг |
|
Выпрямитель многопостовой сварочный ВДМ-561С
|
3x380 |
50 |
560 (100%)/280 (60%) |
60 |
70 |
2 |
0,5 |
24 |
90 |
2-6 |
410x780x680 |
150 |
|
Выпрямитель многопостовой сварочный ВДМ-1600 C
|
3x380 |
50 |
1600 (100%)/315 (60%) |
60 |
70 |
8 |
0,5 |
120 |
90 |
2-6 |
520x880x780 |
300 |
|
Выпрямитель многопостовой сварочный ВДМ-1200 C
|
3x380 |
50 |
1200 (100%)/315 (60%) |
60 |
70 |
4 |
0,5 |
46 |
90 |
2-6 |
410x780x680 |
180 |
|
|
